Integritas seal (garis segel)
Lubang mikro, lipatan, produk terjepit di garis segel, atau segel tidak rata — dengan kamera thermal tepat setelah proses sealing, saat garis segel masih panas dan cacatnya tampak sebagai anomali suhu.
Aplikasi · Pouch & Sealing
Kamera Inspeksi Kemasan Pouch & Sealing Packaging
Cacat seal adalah cacat yang paling mahal di kemasan fleksibel: tidak terlihat saat keluar mesin, tapi bocor di rak toko. Kamera thermal melihatnya saat garis segel masih panas — sebelum kemasan masuk freezer atau karton.
Yang Diperiksa
Enam pemeriksaan kemasan fleksibel yang biasa kami pasang
Posisi seal & cutting
Segel yang bergeser dari eyemark atau potongan yang tidak simetris — biasanya berarti registrasi film meleset dan seluruh batch berikutnya ikut salah.
Eyemark & orientasi
Untuk tube dan sachet: eyemark terbaca, posisi benar, kemasan tidak terbalik sebelum disegel.
Cetak kode kedaluwarsa
Kode inkjet/TTO pada film fleksibel dibaca dan diverifikasi — permukaan film mengkilap dan bergelombang membuat OCR konvensional sering gagal.
Cacat cetak & tampilan
Cetakan film pudar, warna meleset, atau area kosong — diperiksa saat kemasan sudah diisi.
Kebocoran & isi kurang (indikasi visual)
Pouch kempis atau menggembung tidak wajar sebagai indikasi bocor/isi kurang — pelengkap, bukan pengganti, uji kebocoran.
Check Sealing Bocor
Kamera check sealing bocor: cara kerjanya
Sealing yang bocor jarang terlihat dengan mata atau kamera biasa, karena garis segel yang cacat sering tampak sama dengan yang bagus. Yang berbeda adalah panasnya.
- Kamera thermal dipasang tepat setelah sealer, saat garis segel masih panas.
- Segel yang baik tampak sebagai pita panas yang rata. Lubang, lipatan, segel tidak menempel, atau produk yang terjepit di garis segel muncul sebagai titik atau celah dengan suhu berbeda.
- Software menilai setiap kemasan dan memutuskan OK atau NG.
- Kemasan NG ditolak otomatis sebelum masuk karton, freezer, atau gudang.
Kamera memeriksa 100% kemasan secara non-destruktif, sebagai pelengkap uji kebocoran laboratorium yang biasanya hanya sampling. Prinsipnya dijelaskan di cara kerja kamera thermal untuk deteksi cacat sealing.
Dari Lapangan
Dua kasus kemasan fleksibel
Inspeksi sealing kemasan es krim dengan kamera thermal
Kamera thermal dipasang tepat setelah sealer. Garis segel yang sempurna tampak sebagai pita panas yang rata; lubang mikro, lipatan, atau produk terjepit muncul sebagai titik dingin. Diperiksa sebelum kemasan masuk freezer — di mana cacat seal baru akan berakibat.

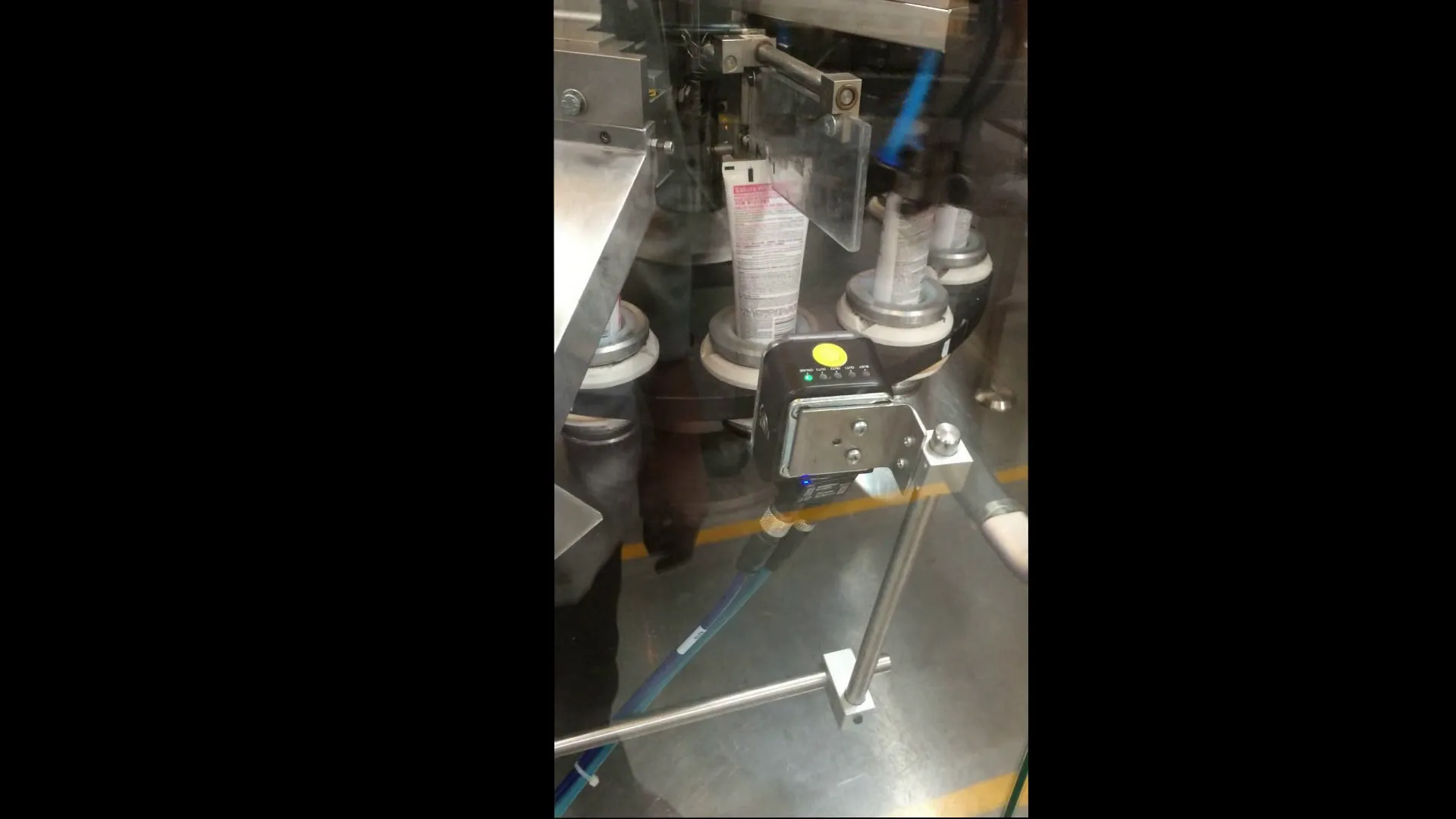

Orientasi & eyemark tube kosmetik sebelum sealing
Tube yang miring atau terbalik saat masuk sealer menghasilkan segel di posisi salah dan cetakan terpotong. Kamera memverifikasi eyemark dan orientasi tiap tube sebelum disegel — tube yang salah ditolak lebih dulu.
Konfigurasi Tipikal
Apa yang biasanya kami pasang untuk kemasan fleksibel
- Kamera thermal untuk integritas seal — dipasang <1 detik setelah sealer selagi garis segel masih panas.
- Kamera area scan global shutter untuk eyemark, posisi seal, dan kode; line scan bila film diperiksa kontinu sebelum dipotong. Area scan vs line scan →
- Dome atau diffuse light — film mengkilap dan bergelombang memantulkan cahaya tidak merata. Jenis pencahayaan →
- Ornova Vision untuk deteksi cacat seal dan OCR kode pada film. Deteksi cacat →
- Reject sebelum karton/freezer — titik reject menentukan nilai sistemnya. Jasa integrasi →
FAQ
Pertanyaan yang sering diajukan
Apakah ada kamera untuk check sealing bocor secara otomatis?
Ada. Kamera thermal dipasang tepat setelah mesin sealer untuk memeriksa garis segel yang masih panas. Segel yang baik tampak sebagai pita panas yang rata, sedangkan lubang, lipatan, segel tidak menempel, atau produk terjepit tampak sebagai anomali suhu. Kemasan NG ditolak otomatis. Sistem ini memeriksa 100% kemasan tanpa merusaknya, sebagai pelengkap uji kebocoran laboratorium.
Kenapa inspeksi seal memakai kamera thermal, bukan kamera biasa?
Cacat seal — lubang mikro, lipatan film, produk terjepit — hampir tidak terlihat oleh kamera biasa karena film transparan atau bercetak menyembunyikannya. Tepat setelah sealer, garis segel masih panas: seal yang sempurna tampak sebagai pita panas yang rata, sementara cacat muncul sebagai titik dingin atau pola tidak rata. Kamera thermal melihat ini dalam milidetik, sebelum kemasan dingin.
Seberapa cepat setelah sealer kamera thermal harus dipasang?
Sedekat mungkin — idealnya kurang dari satu detik setelah jaw sealer membuka, sebelum garis segel mendingin dan kontras suhunya hilang. Ini menentukan posisi pemasangan, dan kadang butuh penyesuaian kecil pada mesin kemas. Kami tentukan jaraknya saat survey.
Apakah kamera bisa mengganti uji kebocoran (leak test)?
Tidak sepenuhnya. Kamera thermal menangkap cacat seal saat terjadi, 100% unit, di lini — sesuatu yang leak test sampling tidak bisa. Tapi leak test tetap mendeteksi kebocoran mikro yang tidak tampak sebagai anomali suhu. Praktik terbaik: kamera thermal untuk 100% unit di lini, leak test sampling untuk validasi berkala.
Seal Anda sering bocor tapi lolos pemeriksaan?
Kirim beberapa kemasan — termasuk yang bocor. Kami uji dengan kamera thermal dan tunjukkan apakah cacatnya tampak sebelum kemasan dingin.
