Jumlah isi (carton counting)
Satu jepretan dari atas menghitung botol, sachet, atau kaleng dalam karton terbuka — karton kurang isi ditolak sebelum disegel. Ini kasus paling sering kami pasang.
Aplikasi · Kardus & Karton
Kamera Inspeksi Kardus & Karton di Akhir Lini
Karton adalah pemeriksaan terakhir sebelum produk meninggalkan pabrik — dan tempat selisih hitung paling mahal ketahuan: di gudang pelanggan. Kamera di sini menghitung isi, memeriksa flap, label, dan kode dalam hitungan milidetik.
Yang Diperiksa
Enam pemeriksaan kardus yang biasa kami pasang
Kelengkapan & posisi isi
Bukan hanya jumlahnya: varian tercampur, satu unit terbalik, atau posisi bergeser yang akan macet di mesin penutup.
Kondisi flap & lakban
Setelah case sealer: flap terbuka, lakban miring, atau lakban tidak ada — diperiksa dari atas dan samping.
Label & barcode kardus
Label logistik ada, terbaca, dan sesuai isi; barcode/QR dibaca dan diverifikasi terhadap data produksi.
Cetak kode produksi
Kode inkjet/large character di sisi kardus dibaca dan diverifikasi — kardus cokelat berpori sering membuat cetakan buram.
Dimensi & deformasi
Kardus penyok atau menggembung ditolak sebelum palletizing supaya palet stabil.
Dari Lapangan

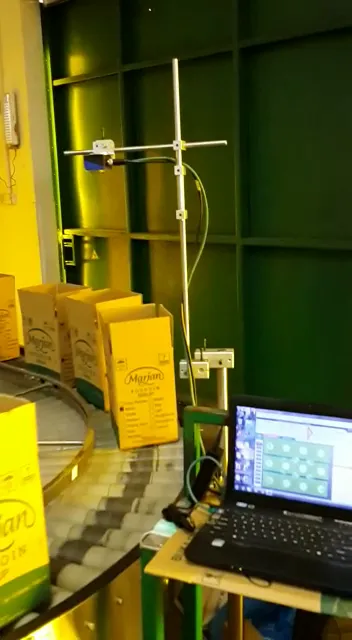

Counting botol dalam kardus di lini minuman
Kamera di atas conveyor memotret karton terbuka tepat sebelum mesin penutup. Tutup botol yang mengkilap dihitung lewat analisis bentuk — bukan blob sederhana yang mudah terkecoh pantulan — dan karton yang jumlahnya tidak sesuai dikeluarkan otomatis. Menggantikan hitung manual di akhir lini.
Konfigurasi Tipikal
Apa yang biasanya kami pasang untuk inspeksi kardus
- Kamera area scan 5–12 MP dari atas — karton besar butuh FOV lebar; hitung resolusinya di kalkulator resolusi kamera.
- Dome atau diffuse light untuk isi mengkilap (tutup botol, sachet foil) supaya tidak ada pantulan yang dihitung ganda. Jenis pencahayaan →
- Barcode reader industri untuk label logistik — terpisah dari kamera counting bila kecepatan tinggi. Barcode reader →
- Kamera inspeksi lem di folder gluer atau case packer untuk memastikan flap terekat. Inspeksi lem (glue inspection) →
- Ornova Vision untuk counting + verifikasi kelengkapan dalam satu aplikasi. Ornova Vision →
- Trigger dari sensor karton dan reject sebelum case sealer atau palletizer. Jasa integrasi →
FAQ
Pertanyaan yang sering diajukan
Bagaimana kamera menghitung isi karton kalau produknya mengkilap atau saling menempel?
Tutup botol dan sachet foil memantulkan cahaya, sehingga penghitungan blob sederhana bisa menghitung satu pantulan sebagai satu unit. Kami memakai dome light supaya pantulan merata, dan analisis bentuk atau deep learning yang mengenali objek dari konturnya, bukan dari terang-gelapnya. Objek yang saling menempel dipisahkan dari bentuknya — ini bagian yang kami buktikan saat uji sample.
Apakah kamera bisa membaca barcode dan menghitung isi sekaligus?
Bisa dalam satu sistem, tapi biasanya dengan dua perangkat: kamera area scan dari atas untuk counting, dan barcode reader industri di sisi karton untuk label logistik. Menggabungkan keduanya di satu kamera mungkin bila kecepatannya rendah dan label ada di sisi yang terlihat kamera atas — jarang terjadi.
Karton kami ukurannya berganti-ganti — apakah sistemnya perlu diatur ulang?
Tidak, kalau dirancang untuk itu. Kami menyimpan resep (recipe) per SKU: jumlah isi yang benar, pola susunan, dan area pemeriksaan. Operator memilih SKU di HMI atau PLC mengirim kodenya otomatis saat changeover, dan kamera memakai resep yang sesuai. FOV kamera dipasang untuk karton terbesar.
Masih menghitung isi karton secara manual?
Kirim foto karton terbuka dari atas dan sebutkan jumlah yang seharusnya. Kami uji penghitungannya dan tunjukkan hasilnya.
