Baut ada atau tidak
Setiap titik baut pada rakitan diperiksa satu per satu. Lubang yang kosong langsung terdeteksi dan posisinya ditandai di layar.
Aplikasi · Kelengkapan Baut & Positioning
Kamera Inspeksi Kelengkapan Baut pada TV, PC, PCB & Komponen

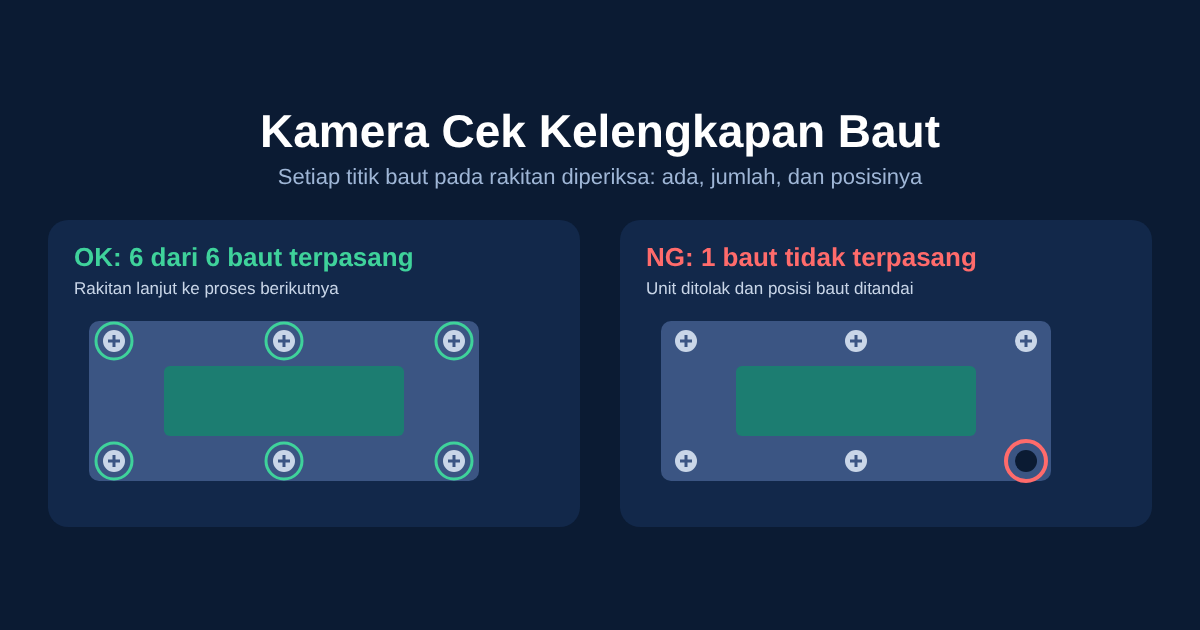

Satu baut yang lupa dipasang pada casing PC, PCB, atau komponen otomotif sering baru ketahuan di tangan pelanggan. Kamera kelengkapan baut memeriksa setiap titik baut dan posisi komponen pada setiap unit, lalu menolak unit yang tidak lengkap. Ornova Integra Solusi menyediakan kamera, pencahayaan, dan software Ornova Vision sekaligus integrasinya ke lini Anda.
Yang Diperiksa
Yang diperiksa kamera kelengkapan baut
Jumlah baut sesuai
Jumlah baut yang terpasang dihitung dan dibandingkan dengan jumlah yang seharusnya untuk model tersebut.
Jenis baut benar
Bentuk kepala, drive (Phillips, hex, Torx), atau warna baut dicek agar baut yang tertukar antar spesifikasi ikut tertangkap.
Positioning komponen
Posisi dan orientasi komponen (bracket, konektor, cover, label) dicek terhadap toleransi: tidak bergeser, tidak miring, tidak terbalik.
Baut belum terpasang penuh
Baut yang masih menonjol bisa diperiksa dari sudut samping atau dengan kamera 3D yang mengukur ketinggian kepala baut.
Varian model
Satu stasiun bisa memeriksa beberapa model. Program inspeksi dipilih otomatis dari barcode atau sinyal PLC.
Penerapan
Kelengkapan baut di TV, PC, PCB, dan komponen
Back cover TV dan monitor
Semua titik baut pada back cover diperiksa dalam satu gambar line scan saat unit lewat di conveyor.
Casing PC, laptop, dan perangkat elektronik
Baut casing, bracket, dan cover diperiksa sebelum unit masuk pengujian akhir atau pengemasan.
PCB dan modul elektronik
Baut pengikat PCB ke housing, standoff, dan heatsink, sekaligus kehadiran dan posisi konektor.
Komponen otomotif
Baut pada bracket, housing, dan sub-assembly diperiksa di akhir stasiun perakitan.
Panel listrik dan peralatan rumah tangga
Baut terminal, cover, dan dudukan diperiksa pada rakitan yang ukurannya besar.
Contoh Nyata
Kamera inspeksi baut pada back cover TV
Gambar asli line scan camera dari lini perakitan TV, 2048 × 6500 piksel. Awalnya tampil utuh seperti yang ditangkap kamera. Tekan Zoom Baut, scroll, atau pinch untuk memperbesar sampai kepala baut terlihat.

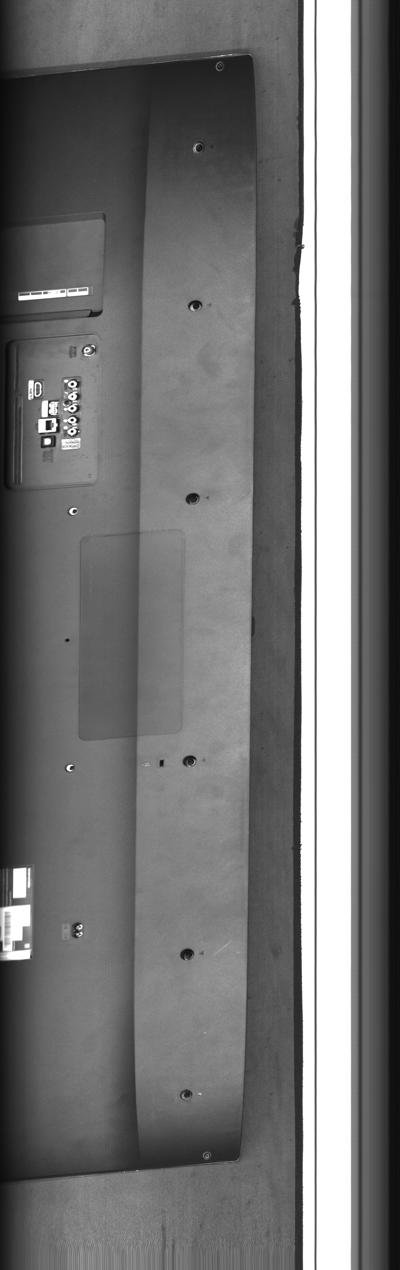

Unit OK: 6 dari 6 baut terpasang

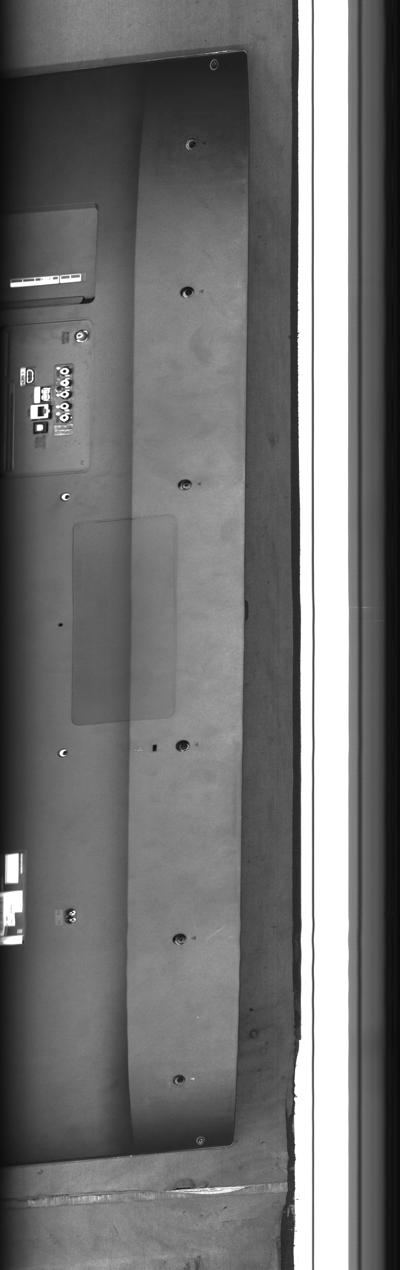

Unit NG: baut 3 dan 5 tidak terpasang
Cara Kerja
Cara kerja kamera kelengkapan baut dan positioning
- Rakitan berhenti di stasiun inspeksi, lalu sensor atau PLC memberi sinyal ke kamera.
- Kamera mengambil gambar dengan pencahayaan yang dibuat agar kepala baut kontras dengan lubangnya.
- Software memeriksa setiap titik baut di area yang sudah ditentukan (ROI), sekaligus posisi komponen terhadap toleransinya.
- Hasil OK/NG dikirim ke PLC: unit NG ditolak atau lini berhenti, dan gambarnya disimpan untuk penelusuran.
Rakitan besar dengan banyak sisi bisa diperiksa dengan kamera di cobot. Untuk kehadiran komponen secara umum, lihat verifikasi rakitan. Untuk inspeksi baut di pabrik fastener (ulir, dimensi, plating), lihat kamera inspeksi baut & nut. Prinsip ada/tidak ada yang sama juga dipakai untuk kamera mold protection injection molding.
FAQ
Pertanyaan yang sering diajukan
Bagaimana kamera mengecek kelengkapan baut pada rakitan?
Kamera memotret rakitan di stasiun inspeksi, lalu software memeriksa setiap titik baut yang sudah ditentukan. Lubang tanpa baut terlihat berbeda dari kepala baut, sehingga baut yang tidak terpasang terdeteksi dan posisinya ditandai. Hasil OK/NG dikirim ke PLC untuk menolak unit atau menghentikan lini.
Apakah kamera bisa cek kelengkapan baut di casing PC dan PCB?
Bisa. Baut casing PC atau laptop, baut pengikat PCB ke housing, standoff, dan heatsink bisa diperiksa dalam satu gambar atau beberapa gambar, tergantung ukuran unit dan jumlah sisi yang harus dilihat. Kehadiran dan posisi konektor bisa diperiksa sekaligus.
Apakah kamera bisa memeriksa baut pada back cover TV?
Bisa. Pada salah satu proyek kami, line scan camera di atas conveyor memotret seluruh back cover TV dalam satu gambar 2048 × 6500 piksel saat unit lewat, lalu setiap titik baut diperiksa. Baut yang tidak terpasang ditandai NG beserta nomornya.
Apa itu inspeksi positioning komponen?
Inspeksi positioning memastikan komponen terpasang di tempat yang benar, tidak bergeser, tidak miring, dan tidak terbalik melebihi toleransi. Kamera mengukur posisi komponen terhadap titik acuan pada rakitan, lalu memberi hasil OK/NG.
Apakah kamera bisa mendeteksi baut yang belum terpasang penuh?
Baut yang masih menonjol sulit dilihat dari atas saja. Biasanya diperiksa dari sudut samping atau dengan kamera 3D yang mengukur ketinggian kepala baut. Pilihan ini kami tentukan setelah melihat sample rakitan.
Siapa yang bisa memasang kamera kelengkapan baut di Indonesia?
Ornova Integra Solusi, system integrator machine vision di Jakarta dengan tim berpengalaman lebih dari 15 tahun, menyediakan kamera industri, pencahayaan, dan software Ornova Vision untuk cek kelengkapan baut dan positioning komponen, termasuk integrasi ke PLC dan uji sample gratis.
Ada baut yang kadang terlewat di rakitan Anda?
Kirimkan foto atau sample rakitan yang lengkap dan yang kurang baut. Kami uji dan tunjukkan hasil deteksinya sebelum Anda memutuskan.
