Part tertinggal di cetakan
Part yang tidak ikut terlempar saat ejeksi tetap menempel di cavity atau core. Bila mold menutup, part itu terjepit di antara dua sisi cetakan.
Mold Protection · Injection Moulding
Kamera Inspeksi Injection Molding untuk Mold Protection
Kamera inspeksi pada mesin injection molding (injection moulding) memastikan tidak ada part atau runner yang tertinggal di cetakan sebelum mold menutup lagi. Ornova Integra Solusi adalah supplier Sigmax ROBOT-EYE, sistem mold protection berbasis kamera, dan membantu pemasangan serta integrasinya ke mesin Anda.
Masalah
Mengapa mesin injection molding butuh kamera mold protection
Runner atau sprue tersangkut
Runner yang tidak terambil robot atau tidak jatuh sempurna bisa tertinggal di permukaan mold.
Kerusakan mold dan downtime
Part yang terjepit bisa menggores atau merusak cetakan. Perbaikan mold mahal dan mesin berhenti sampai cetakan selesai diperbaiki.
Cara Kerja

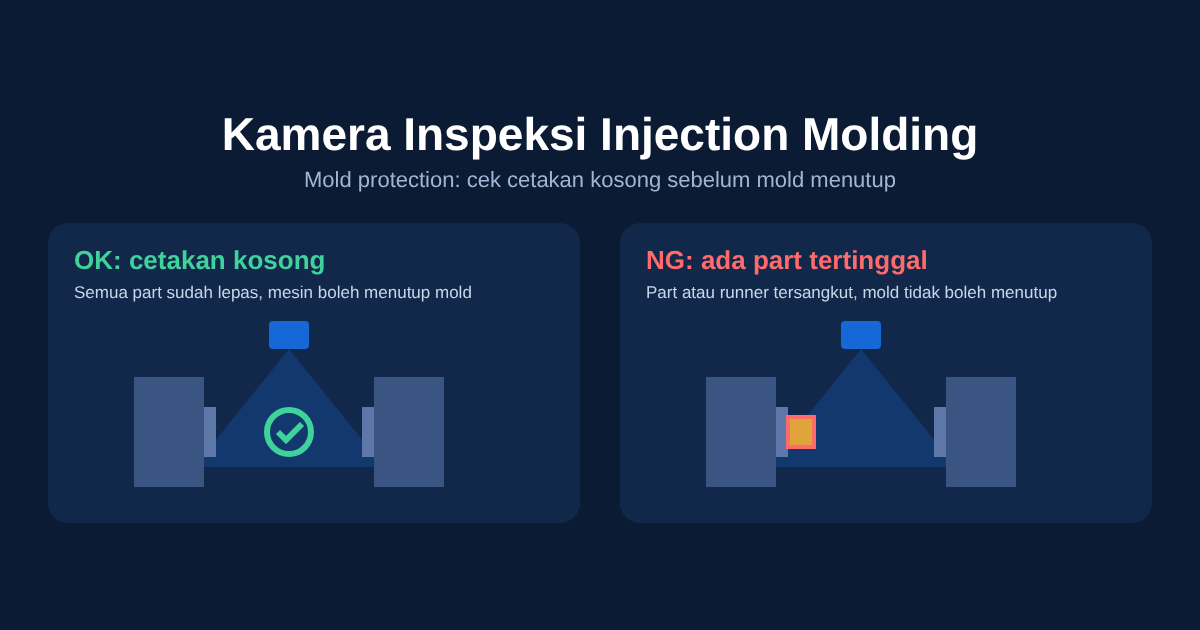

Cara kerja kamera inspeksi pada mesin injection molding
- Mold terbuka, part diejeksi: Mesin membuka mold dan ejector atau robot mengeluarkan part.
- Kamera mengambil gambar: Saat mold masih terbuka, kamera memotret permukaan cetakan.
- Dibandingkan dengan kondisi kosong: Gambar dibandingkan dengan referensi cetakan yang bersih. Area yang berbeda menandakan ada part atau runner tertinggal.
- Sinyal ke mesin: Bila cetakan bersih, mesin lanjut menutup mold. Bila ada yang tertinggal, mesin ditahan dan operator diberi tanda.
Produk
Sigmax ROBOT-EYE (Mold Protection System)
Sigmax ROBOT-EYE adalah sistem mold protection berbasis kamera yang dirancang khusus untuk mesin injection molding. Sistem ini terhubung ke kontrol mesin sehingga hasil inspeksi bisa langsung menahan mold agar tidak menutup saat masih ada part yang tertinggal.
- Ornova Integra Solusi adalah supplier Sigmax ROBOT-EYE untuk pabrik di Indonesia.
- Pemasangan dan integrasi: posisi kamera, pencahayaan, dan koneksi sinyal ke mesin injection molding.
- Spesifikasi dan harga disesuaikan dengan jumlah mesin dan ukuran mold. Hubungi kami untuk datasheet dan penawaran.
Butuh inspeksi part hasil cetak, bukan hanya cetakannya? Lihat deteksi cacat, pengukuran dimensi, dan kamera inspeksi di cobot.
Pilihan Lain
Alternatif: kamera iRayple atau Basler + software Ornova Vision
Mold protection pada dasarnya adalah pemeriksaan ada atau tidak ada: apakah masih ada part atau runner di permukaan cetakan. Prinsip ini sama dengan cek kelengkapan baut, hanya kebalikannya: pada baut yang dicari adalah benda yang harus ada, pada mold yang dicari adalah benda yang seharusnya sudah tidak ada. Karena itu, mold protection juga bisa dikerjakan dengan kamera industri dan software Ornova Vision.
Kamera industri iRayple atau Basler
Kamera iRayple (Ornova distributor resmi) atau Basler (supplier), dipilih dari ukuran mold dan detail terkecil yang harus terlihat, lengkap dengan lensa dan pencahayaan.
Software Ornova Vision
Software buatan Ornova membandingkan setiap gambar dengan cetakan yang bersih per area (ROI), lalu mengirim hasil OK/NG ke mesin atau PLC. Bisa disesuaikan bila ada kebutuhan lain, misalnya juga memeriksa part yang keluar. Tentang Ornova Vision →
Contoh aplikasi ada/tidak ada yang sudah kami kerjakan
- Kamera inspeksi baut pada back cover TV: gambar asli kamera bisa di-zoom sampai baut OK dan NG terlihat.
- Kamera kelengkapan baut & positioning pada TV, PC, PCB, dan komponen.
- Kelengkapan komponen rem tromol: kehadiran setiap spring dan klip.
- Inspeksi bulu sikat gigi bolong dengan Ornova Vision.
FAQ
Pertanyaan yang sering diajukan
Apa fungsi kamera inspeksi pada mesin injection molding?
Kamera memeriksa permukaan cetakan (mold) setiap siklus untuk memastikan semua part dan runner sudah lepas sebelum mold menutup lagi. Bila masih ada part tertinggal atau tersangkut, sinyal dikirim ke mesin agar mold tidak menutup, sehingga cetakan tidak rusak. Fungsi ini biasa disebut mold protection atau mold monitoring.
Apa itu Sigmax ROBOT-EYE?
Sigmax ROBOT-EYE adalah sistem mold protection berbasis kamera untuk mesin injection molding. Sistem ini dirancang khusus untuk injection molding dan terhubung ke kontrol mesin untuk mencegah mold rusak akibat part yang tertinggal. Ornova Integra Solusi adalah supplier Sigmax ROBOT-EYE di Indonesia.
Apakah mold protection bisa memakai kamera industri biasa?
Bisa. Selain Sigmax ROBOT-EYE, Ornova bisa menyusun mold protection dengan kamera industri iRayple atau Basler dan software Ornova Vision. Prinsipnya sama dengan cek kelengkapan baut, yaitu pemeriksaan ada atau tidak ada pada area tertentu, sehingga pilihan disesuaikan dengan kebutuhan dan anggaran pabrik.
Apakah mesin injection molding yang sudah berjalan bisa ditambah kamera mold protection?
Umumnya bisa. Kamera dipasang menghadap area mold, lalu dihubungkan ke sinyal mesin agar inspeksi dilakukan pada saat mold terbuka dan hasilnya bisa menahan langkah mold close. Kami cek dulu merek dan tipe mesin, ukuran mold, serta sinyal yang tersedia.
Siapa yang bisa menyediakan kamera inspeksi injection molding di Indonesia?
Ornova Integra Solusi di Jakarta, supplier Sigmax ROBOT-EYE dan system integrator machine vision dengan tim berpengalaman lebih dari 15 tahun, membantu pemilihan, pemasangan, dan integrasi kamera mold protection ke mesin injection molding Anda.
Ornova Integra Solusi menyediakan Sigmax ROBOT-EYE sebagai supplier. Nama Sigmax dan ROBOT-EYE adalah merek dagang milik pemiliknya masing-masing.
Lindungi mold dari part yang tertinggal
Sebutkan merek dan jumlah mesin injection molding, ukuran mold, dan masalah yang sering terjadi. Kami bantu pilih dan pasang kamera mold protection-nya.
