Tantangan Inspeksi Perakitan Komponen Otomotif
Dalam industri manufaktur komponen otomotif (Tier 1 & Tier 2 suppliers), perakitan Rem Tromol (Drum Brake) adalah proses yang sangat kritis. Sebuah drum brake memiliki banyak komponen kecil yang saling terkait: brake shoe, wheel cylinder, adjuster mechanism, spring (per), dan retainer clip.
Proses perakitan (assembly) ini sebagian besar masih melibatkan tenaga manusia. Kelalaian operator yang lupa memasang satu spring penahan atau klip pengunci bisa berakibat fatal bagi sistem pengereman kendaraan, berisiko ditarik dari pasaran (product recall), atau membahayakan keselamatan pengguna.
Solusi: Assembly Verification dengan Machine Vision
Untuk mengatasi masalah human error tersebut, tim Ornova Integra Solusi mengimplementasikan sistem inspeksi visual menggunakan kamera industri (Machine Vision) beresolusi tinggi yang dipasang membaca lurus dari atas area perakitan (Top-Down view).
STATUS: OK (PASS)
Semua spring dan baut terpasang sempurna pada posisinya.

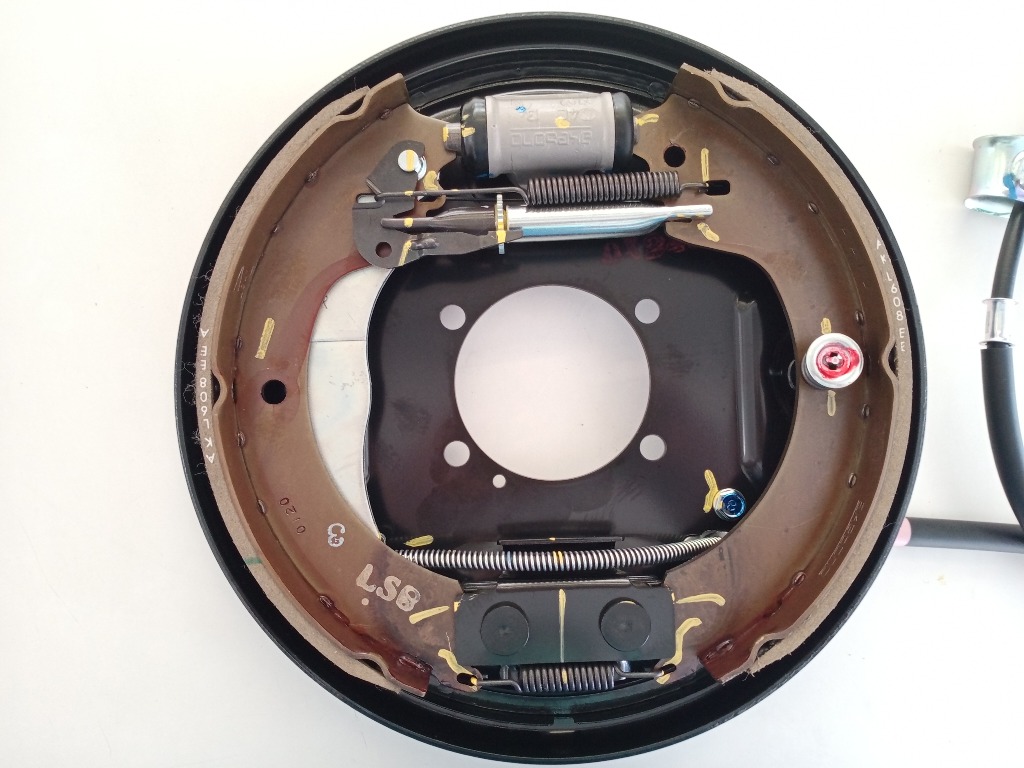

STATUS: NG (FAIL)
Per (spring) penahan di bagian bawah kiri tidak terpasang.
Cara Kerja Sistem Inspeksi Kamera
- Image Acquisition (Pengambilan Gambar): Kamera Gigabit Ethernet (GigE) seri industri dari iRayple dipicu (triggered) oleh sensor saat palet perakitan rem tromol tiba di stasiun inspeksi.
- Pattern Matching & Edge Detection: Software vision melakukan analisis bentuk (pattern matching) untuk mendeteksi kehadiran setiap spring dan klip. Algoritma akan mencari kontur bentuk per di zona spesifik (Region of Interest / ROI).
- Logic Decision: Jika salah satu komponen terdeteksi hilang (seperti gambar NG di atas), sistem akan mengirimkan sinyal FAIL ke PLC Siemens S7-1200 yang mengatur jalannya konveyor.
- Auto-Reject: PLC akan menghentikan jalur produksi atau mengaktifkan alarm (buzzer & lampu tower) untuk memperingatkan operator, mencegah produk NG dikirim ke proses penutupan (capping) tromol.
Hasil dan ROI (Return on Investment)
Dengan kecepatan inspeksi di bawah 200 milidetik per unit, sistem ini tidak memperlambat cycle time produksi sama sekali. Akurasi deteksi komponen yang hilang mencapai 99.9%, menggantikan tugas mata manusia yang mudah lelah saat memeriksa ribuan unit setiap shift (eye-fatigue).
Pertanyaan yang sering diajukan
Kenapa pemeriksaan kelengkapan rakitan tidak cukup dilakukan operator?
Bukan soal kemampuan, melainkan konsistensi. Pemeriksaan berulang sepanjang shift menurunkan ketelitian, dan komponen kecil yang terlewat sulit terlihat di antara rakitan yang tampak serupa. Sistem visual memeriksa setiap unit dengan kriteria yang sama persis, tanpa terpengaruh kelelahan.
Bagaimana kalau ada beberapa varian rakitan di lini yang sama?
Setiap varian disimpan sebagai konfigurasi terpisah, dan sistem beralih mengikuti jadwal produksi. Sistem juga dapat memverifikasi bahwa varian yang lewat memang sesuai dengan yang dijadwalkan — sehingga tertukarnya varian ikut tertangkap.
Apakah sistem bisa mendeteksi komponen yang terpasang terbalik?
Bisa, selama sisi depan dan belakang komponen memiliki perbedaan visual yang dapat dilihat kamera. Untuk komponen yang kedua sisinya nyaris identik, biasanya diperlukan sudut pandang tambahan atau penataan pencahayaan khusus.
Bagaimana menghitung pengembalian investasinya?
Bandingkan biaya sistem terhadap biaya akibat rakitan cacat yang lolos — mencakup penggantian, penanganan klaim, dan pengerjaan ulang. Pada komponen keselamatan seperti sistem rem, perhitungannya biasanya cepat berbalik karena satu kasus lolos saja sudah sangat mahal.
