Tantangan Kontrol Kualitas Panel Instrumen Otomotif
Dalam industri manufaktur suku cadang otomotif, Instrument Cluster atau panel speedometer (khususnya yang berbasis LCD digital) wajib melalui proses pengecekan fungsional yang ketat (End-of-Line Testing). Indikator seperti lampu sein, sensor injeksi, indikator bahan bakar, hingga angka kecepatan dan odometer harus menyala dengan sempurna tanpa cacat piksel (dead pixel).
Melakukan pengujian visual secara manual di lini produksi yang berjalan cepat sangat melelahkan bagi mata operator (eye-fatigue) dan rawan akan kelalaian (human error). Terlewatnya cacat tampilan LCD yang lolos hingga ke tangan konsumen dapat merusak reputasi produsen otomotif.
Solusi Inspeksi LCD dengan Machine Vision
Ornova Integra Solusi menghadirkan solusi Display Inspection System menggunakan teknologi Machine Vision. Sistem ini dirancang khusus untuk memverifikasi setiap ikon, segmen LCD, dan pembacaan teks angka (OCR) secara bersamaan dalam sepersekian detik.

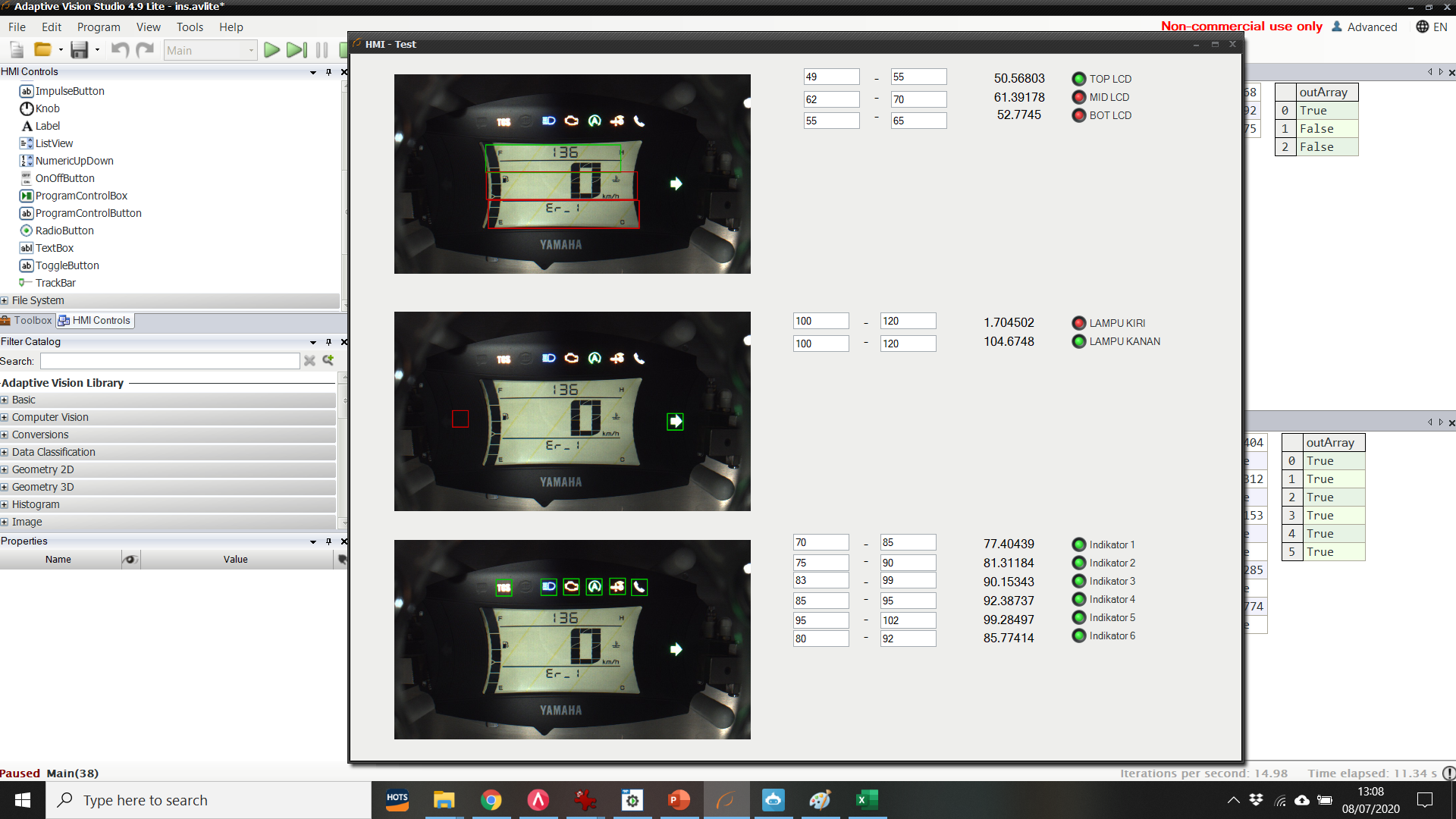

Sistem menganalisa segmen angka (Digit LCD).
Memverifikasi ikon indikator kendaraan menyala sesuai instruksi pengujian.
Cara Kerja Sistem Pengecekan Speedometer
- Fase Power-On (Inisialisasi): Speedometer ditempatkan pada testing jig (dudukan pengujian) dan dialiri daya (dinyalakan).
- Image Capture: Kamera Machine Vision menangkap gambar layar LCD dalam resolusi tinggi yang bebas dari distorsi dan pantulan cahaya luar (glare) berkat desain pencahayaan (lighting) khusus di dalam mesin jig.
- Pattern Matching & OAV (Optical Area Verification): Algoritma akan memeriksa keberadaan ikon-ikon statis (indikator aki, lampu jauh, suhu mesin). Sistem mendeteksi area piksel yang menyala dan membandingkannya dengan master data (Golden Image).
- OCR (Optical Character Recognition): Sistem Vision membaca dan mengonversi segmen angka (seperti kecepatan 0 km/h atau odometer) menjadi data digital untuk divalidasi dengan instruksi tes (apakah angka yang tampil sudah benar).
- Auto-Decision: LCD yang gagal memenuhi kriteria (sebagian segmen mati, indikator salah, atau backlight redup) akan otomatis divonis NG (No Good) oleh PLC penguji dan produk tersebut dilarang untuk berlanjut ke tahap pengemasan.
Benefit Bagi Industri Manufaktur Otomotif
Inspeksi terotomatisasi ini tidak hanya meniadakan risiko cacat visual ke konsumen (zero defect outflow), tetapi juga memberikan traceability (keterlacakan). Setiap hasil pengujian panel speedometer, beserta gambarnya, dapat disimpan dalam database pabrik untuk keperluan audit mutu di masa depan.
Pertanyaan yang sering diajukan
Apa bedanya OCR dan OAV pada inspeksi panel instrumen?
OCR membaca karakter dan menerjemahkannya menjadi teks, sehingga cocok untuk memverifikasi angka atau tulisan yang tampil. OAV memverifikasi kemunculan elemen visual — segmen menyala, ikon aktif, warna sesuai — tanpa perlu menerjemahkannya menjadi teks. Inspeksi panel instrumen umumnya memerlukan keduanya.
Bagaimana menangani pantulan pada permukaan kaca panel?
Pantulan diatasi lewat penataan pencahayaan, bukan lewat perangkat lunak. Pencahayaan menyebar dan penempatan sudut kamera yang tepat menghilangkan sebagian besar silau. Untuk kasus sulit, filter polarisasi biasanya menyelesaikan sisanya.
Apakah sistem bisa mendeteksi segmen LCD yang mati sebagian?
Bisa, dan ini justru salah satu cacat yang paling sulit ditemukan operator manusia. Sistem membandingkan pola tampilan terhadap acuan, sehingga satu segmen yang tidak menyala akan terlihat meski hanya sebagian kecil dari keseluruhan panel.
Berapa lama waktu yang dibutuhkan untuk memeriksa satu unit?
Bergantung berapa banyak kondisi tampilan yang harus diperiksa. Pemeriksaan biasanya dilakukan berurutan mengikuti urutan pengujian panel — setiap tahap membutuhkan waktu tampilan berganti, dan itulah yang menentukan durasinya, bukan kecepatan kameranya.
